一、简介
管道混合器也称管式静态混合器,在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效,是处理水域各种药剂实现瞬间混合的理想设备,具有快速高效混合、结构简单,节约能耗、体积小巧等特点,在不需外动力情况下,水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用,使加入的药剂迅速、均匀地扩散到整个水体中,达到瞬间混合的目的,混合效率高达90~95%,可节省药剂用量约20~30%,对提高水处理效果,节约能源具有重大意义。
二、构造原理

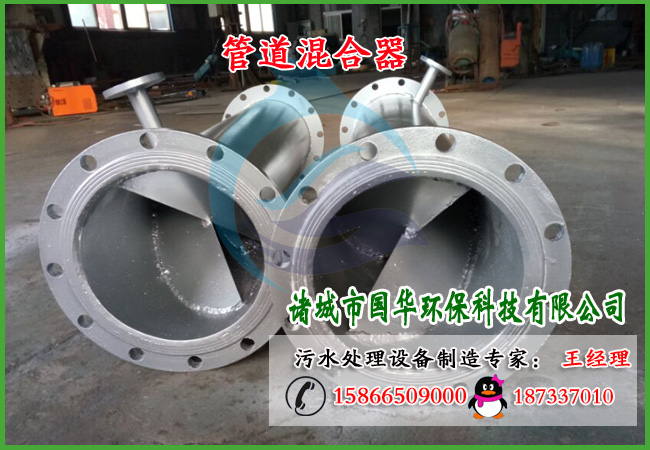

GRY-YX型管道混合器由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成,三节管道连用,作为一个单元(也可根据混合介质的性能增加节数)。混合的方法有3种,分别为喷嘴式,涡流式,多孔板、异形板式。
对于常见的静态螺旋片式混合器,是在多孔板、异形板式混合器上发展而来,每节混合器有一个180°扭曲的固定螺旋叶片,分左旋和右旋两种。相邻两节中的螺旋叶片旋转方向相反,并相错90°。为便于安装螺旋叶片,筒体做成两个半圆形,两端均用法兰连接,筒体缝隙之间用环氧树脂粘合,保证其密封要求。管道内螺旋叶片是固定的,流体通过它产生流向变化,出现紊流现象从而提高混合效率,这种静态混合器除产生降压外,它不用外部能源。
三、适用范围
1. 城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用;
2. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用;
3. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理;
4. 工业废水进行酸碱中和混合作用;
5. 几种工业废水进行混合均化处理。
四、特点
1. 连续工艺,混合过程不被打断;
2. 剪切力极小不破坏混合物,如:絮凝体;
3. 混合效果为可计算控制的(CoV偏离度),应客户需求CoV范围高为5%,流体在整个截面上的浓度是连续而平衡的,因此测量值具有很高的代表性,可对装置进行有效的控制;
4. 混合距离和安装空间非常小,且静态混合器本身就是管道的一部分,可将其看作特殊的管道,避免了传统的搅拌槽等的缺陷;
5. 传质效率很高,压降和能量消耗非常低;
6. 没有运动部件,不存在磨损,几乎没有维护费用;
7. 不会被阻塞,安装方式和材质可以是任何形状、任何尺寸和任何材质;
8. 对整个工艺物流进行强制性混合,可大大降低贮槽体积,甚至可以不使用贮槽。

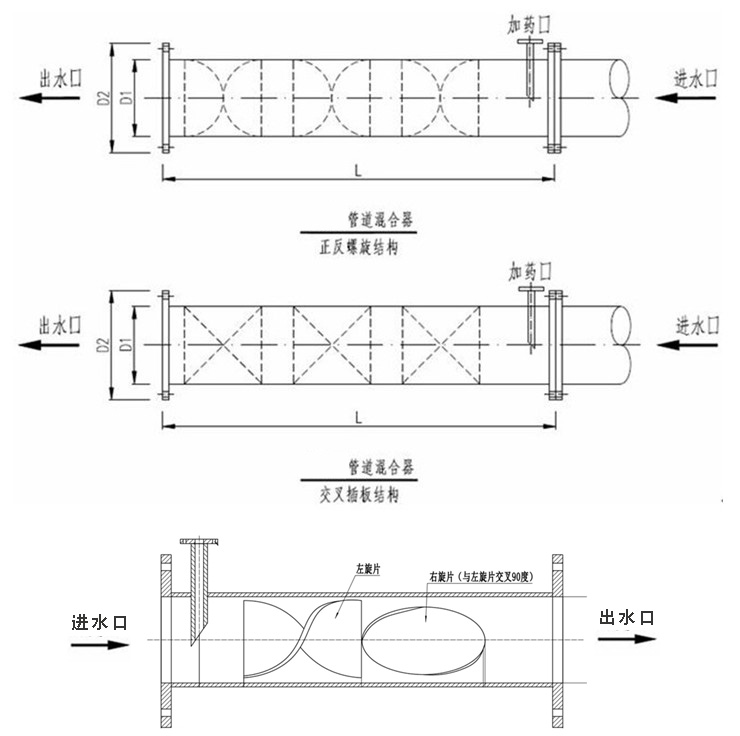

五、技术参数(下表为FRP材质管道混合器标准数据,含加药口)
型号
公称直径(mm)
管外径D1
法兰盘外径D2
长度L(mm)
加药口(mm)
流速(m/s)
流量(m3/h)
GH-50
DN50
Æ60
Æ165
600
DN15
< 1
< 6.84
GH-65
DN65
Æ75
Æ185
650
DN15
< 1
< 11.88
GH-80
DN80
Æ90
Æ200
700
DN15
< 1
< 18.08
GH-100
DN100
Æ110
Æ220
800
DN15
< 1
< 28.08
GH-125
DN125
Æ140
Æ250
900
DN15
< 1
< 43.92
GH-150
DN150
Æ162
Æ285
1000
DN15
< 1
< 63.36
GH-200
DN200
Æ212
Æ340
1300
DN25
< 1
< 108
GH-250
DN250
Æ264
Æ395
1500
DN25
< 1
< 180
GH-300
DN300
Æ314
Æ445
1600
DN25
< 1
< 262.8
GH-350
DN350
Æ366
Æ505
1700
DN25
< 1
< 360
GH-400
DN400
Æ416
Æ565
2000
DN25
< 1
< 468
GH-450
DN450
Æ468
Æ615
2100
DN25
< 1
< 589
GH-500
DN500
Æ518
Æ670
2200
DN32
< 1.5
< 1098
GH-600
DN600
Æ620
Æ780
2600
DN32
< 1.5
< 1512
GH-700
DN700
Æ720
Æ895
2900
DN40
< 1.56
< 2160
GH-800
DN800
Æ820
Æ1015
3300
DN40
< 1.59
< 2880
GH-900
DN900
Æ922
Æ1115
3600
DN40
< 1.57
< 3600
GH-1000
DN1000
Æ1024
Æ1230
4000
DN65
< 1.53
< 4320
GH-1100
DN1100
Æ1126
Æ1340
4400
DN65
< 1.53
< 5040
GH-1200
DN1200
Æ1228
Æ1455
4700
DN80
<1.60
< 6510
GH-1300
DN1300
Æ1332
Æ1575
5100
DN80
<1.60
< 7641
GH-1400
DN1400
Æ1436
Æ1675
5500
DN80
<1.60
<8862
GH-1500
DN1500
Æ1540
Æ1789
5900
DN80
<1.60
<10173
六、选型参考
|
UPVC |
FRP |
碳钢衬胶 |
不锈钢 |
规格 mm |
DN50~DN300 |
DN50~DN1500 |
DN300~DN1500 |
DN50~DN1500 |
耐压 |
1.0MPa、1.6MPa |
0.2MPa |
1.0MPa、1.6MPa |
1.0MPa、1.6MPa |
使用温度 |
-10~+60℃ |
-10~+70℃ |
-10~+100℃ |
-10~+100℃ |
耐腐蚀性 |
好 |
好 |
好 |
好 |
外观 |
美观 |
一般 |
一般 |
美观 |
价格 |
低 |
低 |
高 |
较高 |
交货期 |
最短 |
长 |
较长 |
长 |
重量 |
最轻 |
轻 |
最重 |
重 |
比重 |
1.35~1.46g/cm3 |
1.8g/cm3 |
7.85g/cm3 |
7.93g/cm3 |
内部结构 |
DN50~DN100螺旋结构 |
螺旋结构 |
交叉插板结构 |
交叉插板结构 |
